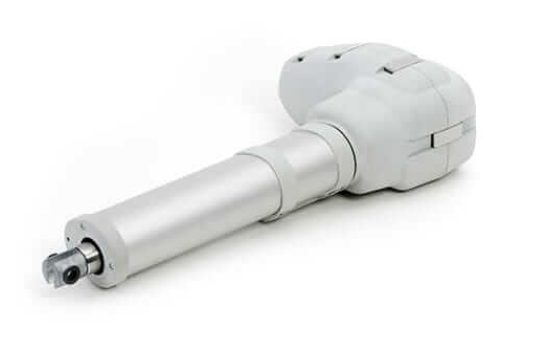

Линейный актуатор Gigamat предназначен для экстремальных нагрузок. Этот высокопроизводительный электропривод предлагает примерно на 100% больше механических характеристик,

чем у обычного электропривода класса MEGAMAT.

Усилие выталкивания: макс. 10000 Н

Усилие втягивания: макс. 7000 Н

Скорость регулировки: макс. 19,3 мм / сек *

Ход штока: макс. 550 мм

Степень защиты: макс. IPX6

Варианты оснащения: поворотный узел крепления редуктора (только для тяговых приводов до макс. 1000 Н), дополнительный концевой выключатель, потенциометр

* в зависимости от конфигурации привода при постоянном напряжении 24/29 В постоянного тока без нагрузки

СТАНДАРТНАЯ КОНФИГУРАЦИЯ


Усилие	max. 10000 Nвыталкивания max. 7000 Nвтягивания
Скорость перемещения штока ^*	max. 19,3 mm/sec.
Ход штока	макс 550 mm
Установочный размер (B) ^**	min. 210mm+ ход штока
Рабочий цикл	2/18 min. or10 %, max. 5 переключений циклов/мин
Напряжение мотора	24 V DC motors
Компоненты
Концевые выключатели	микровыключатели
Крепление штока	отверстие: 10 mm щель: 5/8 mm

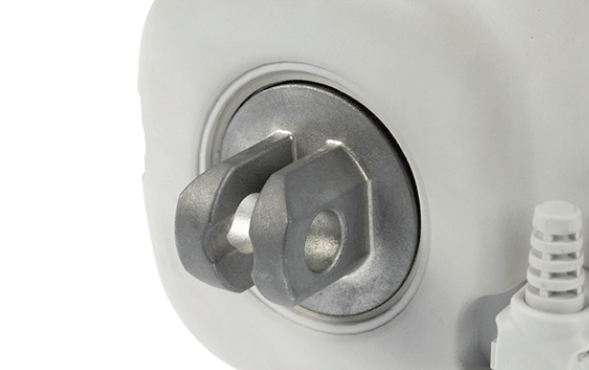

Крепление редуктора	Литье цинк отверстие: 10 mm щель: 5/8 mm
Шток	Нержавеющая сталь плавное перемещение
Направляющий профиль	Алюминий необработанный
Цвет корпуса	светло-серый RAL7035
Кабель питания	серый, прямой, 300 mm, LSP-plug, PVC серый, прямой, 830 mm, LSP-plug, PVC


Степень защиты	max. IPX6
Класс защиты	III
Допустимая влажность	30% - 75%
Диапазон температур	+10°C- +40°C

Дополнительная конфигурация



Компоненты
Датчик положения	Потенциометр


Кабель мотора	подсоединяемый

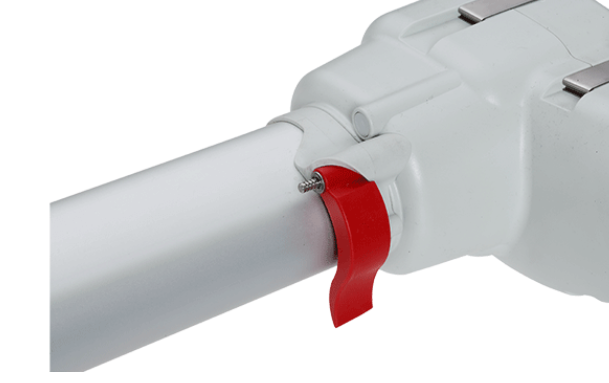

Быстрый спуск/ аврийный спуск ***	Механичекий аварийный спуск (ER) uptomax. 10000 N(только для актуаторов выталкивания), Специальный быстрый спуск для Подъемников для больных
Дополнительные функции	дополнительный концевик

^* в зависимости от конфигурации привода при постоянном 24/29Vбез нагрузки

^** см. чертеж

^***Функция аврийного спуска. Муфта должна быть открыта во время всего движения вниз..
