Двойной электропривод Duomat 3
- Описание
- Техническая информация
- Чертежи
DUOMAT 3

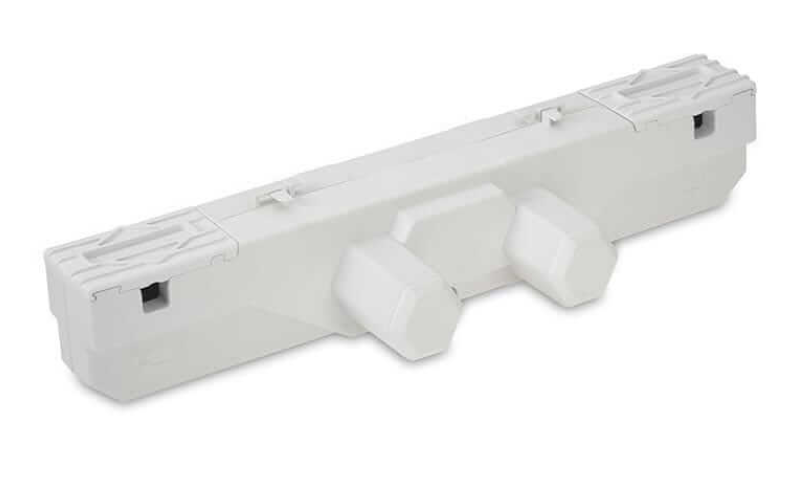

DUOMAT 3 – это стандартизированный привод с двумя двигателями для системы EASYDRIVE. Отличается высокой надежностью, простотой установки и невысокой ценой
- усилие max. 3500 Nна каждую сторону (по соображениям безопасности отсутствует втягивающее усилие)
- скорость перемещения штока макс. 3,9 мм/сек *

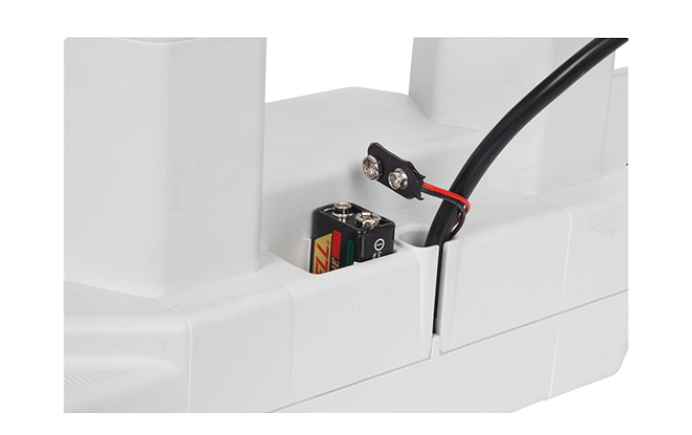

- Опция: : 2 x 9 V батареи
- Степень защиты IPX4
* в зависимости от конфигурации привода, без нагрузки
DUOMAT 3
STANDARD CONFIGURATIONS
|
Performance data |
|
|
Load capacity |
max. 3500 N on each side (for safety reasons, no pull force) |
|
Adjustment speed 1 |
max. 3.9 mm/sec. |
|
Stroke length |
back rest: 69 / 87 mm |
|
Fitting dimension |
installation length: 708 mm |
|
Duty cycle |
2/18 min. or 10 %, max. 5 switching cycles per minute |
|
Control unit |
relay control |
|
Motor voltage |
maintenance-free 24 V DC motor |
|
Components |
|
|
Limit switch |
with micro switch |
|
Housing colour |
light grey RAL 7035 |
|
Connection cable |
black, straight, 2350 mm, LSP-plug, PVC |
|

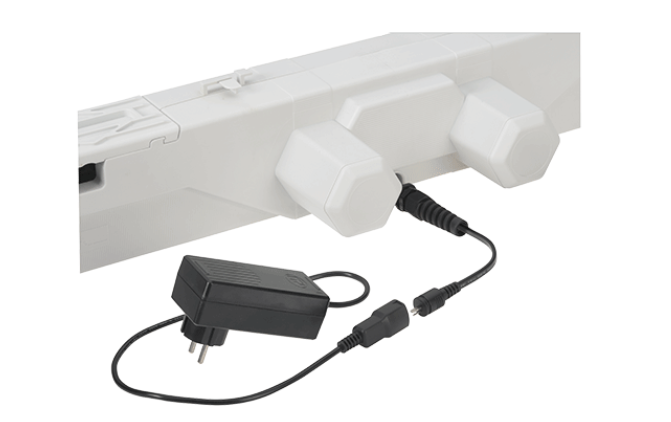

SMPS |
external SMPS PD 14 / PD 15 |
|
Further data |
|
|
Connectivity 2 |
2 slave drives |
|
Protection type |
IPX4 |
|
Protection class |
III |
|
Relative humidity |
30% – 75% |
|
Ambient temperature |
+10°C - +40°C |
|
Power supply |
wide input voltage range 100-240 V AC (external SMPS PD 14/PD 15) |
|
Safety |
single-fault protected |
EXTRA CONFIGURATIONS
|
Further data |
|
|
Quick release / Retracting function 3 |
2 x 9 V battery |
1 depending on the drive configuration and the control components which are used
2 (example, depending on control unit type)
3 Retracting function: The clutch of the lowering function must be open during the entire downward movement.
