Линейный актуатор MEGAMAT 12
- Описание
- Техническая информация
- Чертежи

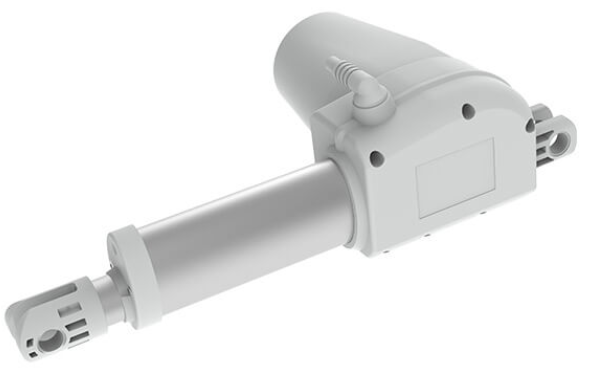

Универсальный высокопроизводительный актуатор MEGAMAT 12 с расширенными функциональными возможностями предназначен для регулировки высоты, задней и ножной секций больничных кроватей.
Внимание: совместимо для использования с больничными кроватями, которые очищаются в моечных туннелях !
Усилие выталкивания: макс. 8000Н
Усилие втягивания: макс. 4500Н
Скорость регулировки: макс. 50 мм / сек *
Ход штока: макс. 500мм(при нагрузке 2000Н)
Степень защиты: IPX6(w)
Варианты оснащения: головка и переходная шестерня из литого цинка, концевой выключатель безопасности, дополнительный концевой выключатель, датчик Холла
* в зависимости от конфигурации привода при постоянном напряжении 24/29 В постоянного тока без нагрузки.
СТАНДАРТНАЯ КОНФИГУРАЦИЯ
|
Усилие |
max. 6000 Nвыталкивания |
|
Скорость перемещения штока * |
max. 50 mm/sec. |
|
Ход штока |
макс 500 mm |
|
Установочный размер (B) ** |
min. 163 mm+ ход штока |
|
Рабочий цикл |
2/18 min. or10 %, max. 5 переключений циклов/мин |
|
Напряжение мотора |
24 V DC motors |
|
Компоненты |
|
|
Концевые выключатели |
микровыключатели |
|

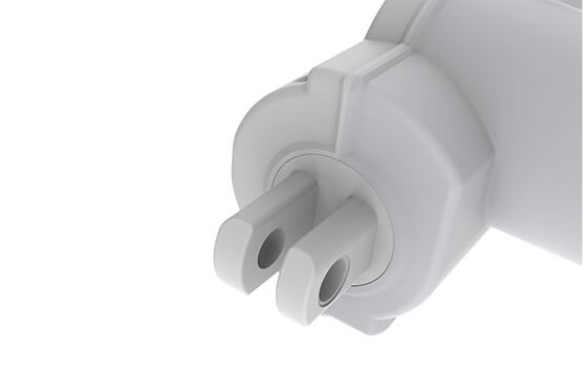

Крепление штока |
отверстие: 10/12mm |
|
Крепление редуктора |
Поворотное (8 х 45 град) |
|
Шток |
алюминий |
|
Направляющий профиль |
Алюминий необработанный |
|
Цвет корпуса |
светло-серый RAL7035 |
|
Кабель питания |
|
|
Степень защиты |
max. IPX6(w) |
|
Класс защиты |
III |
|
Допустимая влажность |
30% - 75% |
|
Диапазон температур |
+10°C- +40°C |
Дополнительная конфигурация
|
Компоненты |
|
|
Датчик положения |
Hall sensor |
|
Кабель мотора |
подсоединяемый |
|
Быстрый спуск/ аврийный спуск |
Быстрый спуск в редукторе макс 3000N |
|
Дополнительные функции |
дополнительный концевик |
* в зависимости от конфигурации привода при постоянном 24/29Vбез нагрузки
** см. чертеж
