Двойной электропривод Okimat 2SL
- Описание
- Техническая информация
- Чертежи

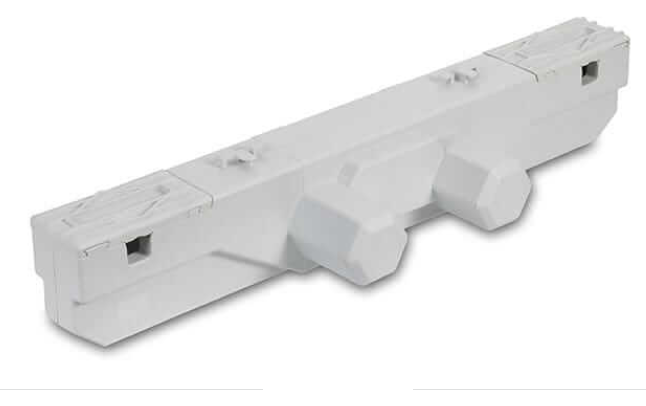

Электрический актуатор OKIMAT2SL
OKIMAT2SL– это специализированный привод с двумя двигателями для кроватей. Патентованная система отключения питания в покое гарантирует абсолютное отсутствие переменных электромагнитных полей во всех применениях.
Европейская директива по Экодизайну значительно перевыполнена (потребление в режиме ожидания равно 0,0 W).
- усилие max. 6000 Nна каждую сторону (по соображениям безопасности отсутствует втягивающее усилие)
- скорость перемещения штока макс. 3,9 мм/сек *

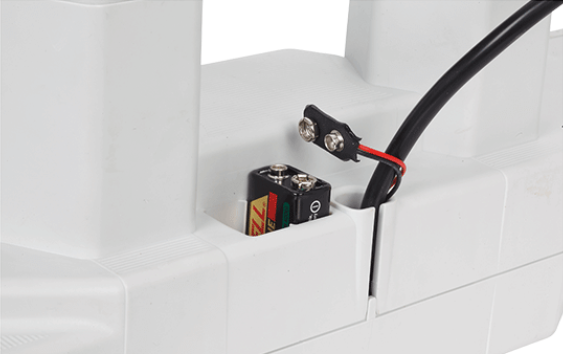

- аварийный спуск : 2 x9 Vбатареи
- Степень защиты IP20
* в зависимости от конфигурации привода, без нагрузки
Двойной электрический актуатор OKIMAT 2SL
STANDARD CONFIGURATIONS
|
Performance data |
|
|
Load capacity |
max. 6000 N on each side (for safety reasons, no pull force) |
|
Adjustment speed 1 |
max. 3.9 mm/sec. |
|
Stroke length |
back rest: 48 / 53 / 69 / 74 / 87 mm |
|
Fitting dimension |
installation length: 708 mm |
|
Duty cycle |
2/18 min. or 10 %, max. 5 switching cycles per minute |
|
Control unit |
relay control |
|
Motor voltage |
maintenance-free 24 V DC motor |
|
Components |
|
|
Limit switch |
with micro switch |
|
Housing colour |
black RAL 9005, grey RAL 7035 |
|
Supply cable |

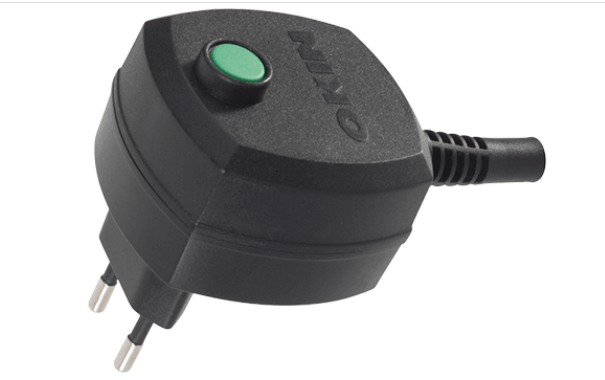

EURO-plug, black RAL 9017, straight, 2000 mm |
|
Transformer / Transformer type |
50 VA , 100 VA |
|
Further data |
|
|
Connectivity 2 |
1 handset or 1 handheld transmitter |
|
Retracting function / Quick release |
emergency lowering via 9 V battery |
|
Mains isolation |
yes |
|
Protection type |
IP20 |
|
Protection class |
II |
|
Relative humidity |
30% – 75% |
|
Ambient temperature |
+10°C - +40°C |
|
Power supply |
100 V AC, 120 V AC, 230 V AC, 240 V AC |
EXTRA CONFIGURATIONS
|
Performance data |
|
|
Fitting dimension |
axis diameter: 34 mm |
|
Further data |
|
|
Equipment options |
additional control options (e.g. two OKIMAT in parallel with one handset) |
1 depending on the drive configuration and the control components which are used
2 (example, depending on control unit type)
