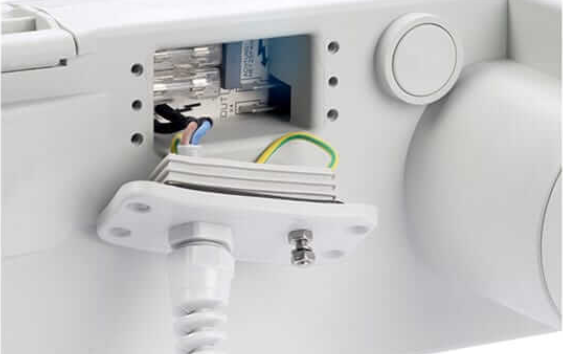

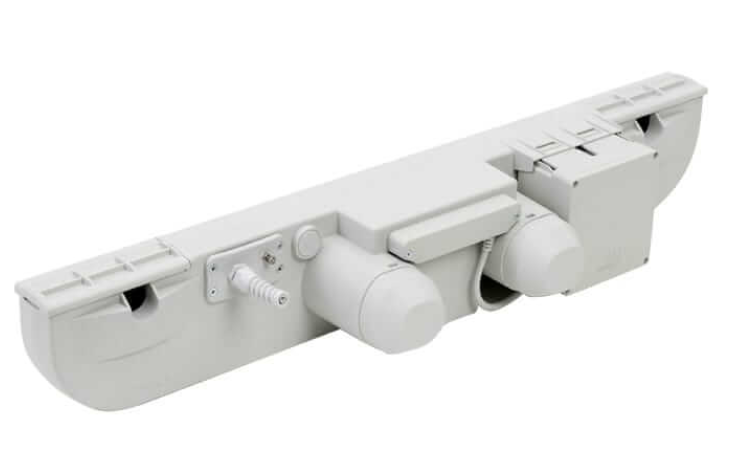

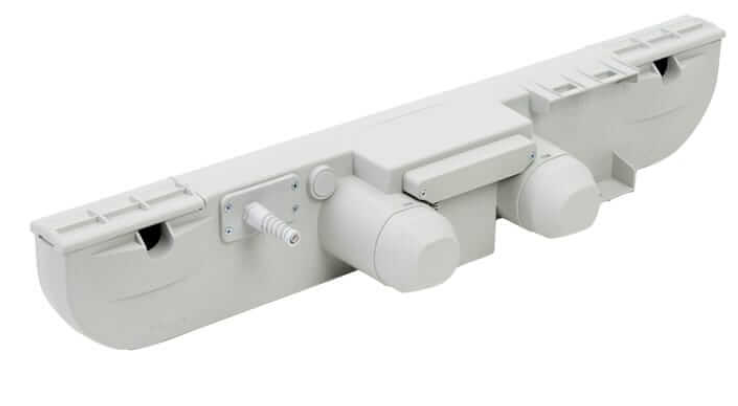

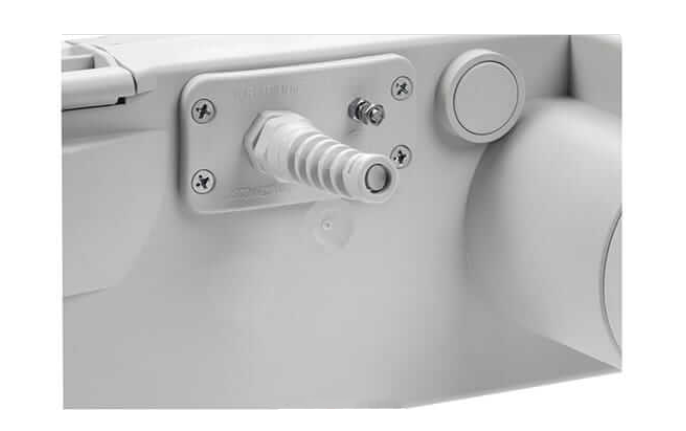

Привод с двумя двигателями DUOMAT 7 - идеальное монтажное решение для для легкой установки без инструментов в больничном секторе и секторе по уходу за больными. Многочисленные дополнительные детали и опции: интегрированный держатель заряжаемой батареи, защита кабеля от вытаскивания, окно для сервиса – предполагают больше возможностей для использования этого актуатора.
- усилие 3500Nна каждую сторону ( для безопасности – без усилия втягивания)
- скорость перемещения штока макс. 5,4 мм/сек *
- питание – тороидальный трансформатор
- опции: механическое опускание, заряжаемая батарея AG7 для опускания в отсутствии питания
*) в зависимости от конфигурации актуатора при постоянном 24/29Vв отсутствии нагрузки.
Электрический актуатор DUOMAT 7
|
Performance data |
|
|---|---|
|
Load capacity |
max. 3500 N on each side (for safety reasons, no pull force) |
|
Adjustment speed 1 |
max. 5.4 mm/sec. |
|
Stroke length |
back rest: 87 mm leg rest: 69 mm |
|
Fitting dimension |
installation length: 751 mm component height: 128 mm axle distance: 581 mm (+/- 3 mm) axle diameter: 25 mm |
|
Duty cycle |
2/18 min. or 10 %, max. 5 switching cycles per minute |
|
Control unit |
relay control |
|
Motor voltage |
maintenance-free 24 V DC motor |
|
Input voltage |
220-240 V AC 50-60 Hz |
|
Components |
|
|
Limit switch |
with micro switch |
|
Housing colour |
light grey RAL 7035 |
|
Supply cable |
contour plug, grey, spiralled, 1950 mm, EPR earthing pin plug, grey, spiralled, 1950 mm, EPR CH-plug, grey, spiralled, 1950 mm, EPR CH-plug with earthing, grey, spiralled, 1950 mm, EPR GB-plug, grey, spiralled, 1950 mm, EPR GB-plug with earthing, grey, spiralled, 1950 mm, EPR |
|
Transformer / Transformer type |
toroidal transformer 155 VA |
|
Further data |
|
|
Connectivity 2 |
connections for drives 2 connections for rechargeable battery: 1 connections for operating elements: 1 connections for locking device: 1 |
|
Protection type |
IPX4 |
|
Protection class |
II |
|
Relative humidity |
30% – 75% |
|
Ambient temperature |
+10°C - +40°C |
|
Safety |
single-fault protected |
EXTRA CONFIGURATIONS
|
Performance data |
|
|---|---|
|
Control unit |
microprocessor control (synchronous control unit) |
|
Input voltage |
100, 120 V AC 50-60 Hz; country-specific variants on demand |
|
Further data |
|
|
Quick release / Retracting function 3 |

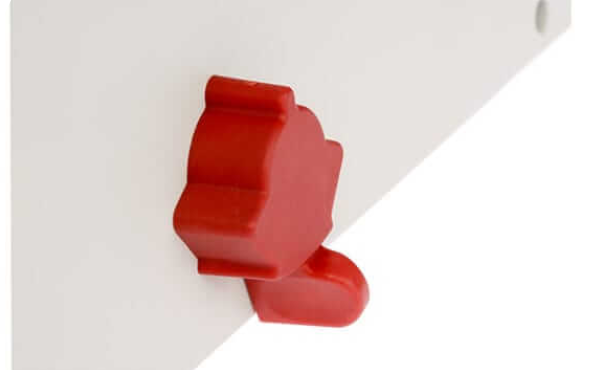

mechanical retracting function |
|
Protection class |
I |
|
Equipment options |
rechargeable battery for mains-free retracting function (AG 7) |
|
Certificate |
60601-1 3rd Edition |
1 depending on the drive configuration and the control components which are used
2 (example, depending on control unit type)
3 Retracting function: The clutch of the lowering function must be open during the entire downward movement.
