Линейный актуатор Gigamat

Линейный актуатор Gigamat

Линейный актуатор Gigamat предназначен для экстремальных нагрузок. Этот высокопроизводительный электропривод предлагает  примерно на  100% больше механических характеристик,

чем у обычного электропривода класса MEGAMAT.

Усилие выталкивания:  макс. 10000 Н

Усилие втягивания:  макс. 7000 Н

Скорость регулировки: макс. 19,3 мм / сек *

Ход штока: макс. 550 мм

Степень защиты:  макс. IPX6

Варианты оснащения: поворотный узел крепления редуктора (только для тяговых приводов до макс. 1000 Н), дополнительный концевой выключатель, потенциометр

* в зависимости от конфигурации привода при постоянном напряжении 24/29 В постоянного тока без нагрузки.

СТАНДАРТНАЯ КОНФИГУРАЦИЯ

Усилие : max. 10000 Nвыталкивания max. 7000 Nвтягивания
Скорость перемещения штока * : max. 19,3 mm/sec.
Ход штока : макс 550 mm
Установочный размер (B) ** : min. 210mm+ ход штока
Рабочий цикл : 2/18 min. or10 %, max. 5 переключений циклов/мин
Напряжение мотора : 24 V DC motors

Компоненты

Концевые выключатели : микровыключатели
Крепление штока : отверстие: 10 mm щель: 5/8 mm

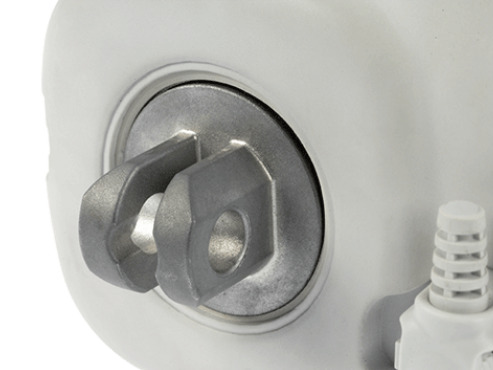

Крепление редуктора : Литье цинк отверстие: 10 mm щель: 5/8 mm
Шток : Нержавеющая сталь плавное перемещение
Направляющий профиль : Алюминий необработанный
Цвет корпуса : светло-серый RAL7035
Кабель питания : серый, прямой, 300 mm, LSP-plug, PVC серый, прямой, 830 mm, LSP-plug, PVC
Степень защиты : max. IPX6
Класс защиты : III
Допустимая влажность : 30% - 75%
Диапазон температур : +10°C- +40°C

Компоненты

Датчик положения : Потенциометр
Кабель мотора : подсоединяемый

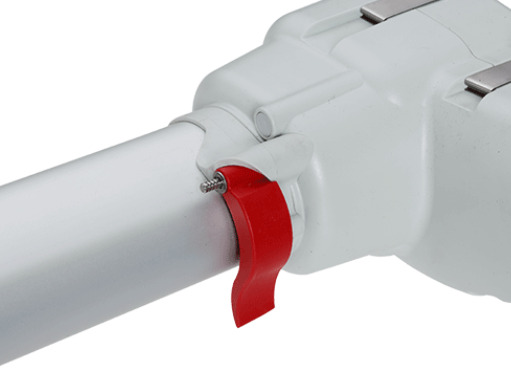

Быстрый спуск/ аврийный спуск *** : Механичекий аварийный спуск (ER) uptomax. 10000 N(только для актуаторов выталкивания), Специальный быстрый спуск для Подъемников для больных
Дополнительные функции : дополнительный концевик

*

: * в зависимости от конфигурации привода при постоянном 24/29Vбез нагрузки

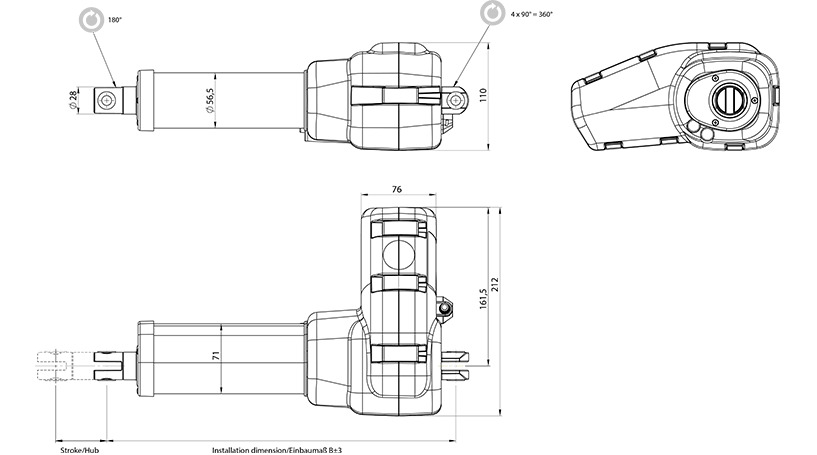

: ** см. чертеж
: ***Функция аврийного спуска. Муфта должна быть открыта во время всего движения вниз..
