Двойной электропривод Okimat 4IPS
- Описание
- Техническая информация
- Чертежи

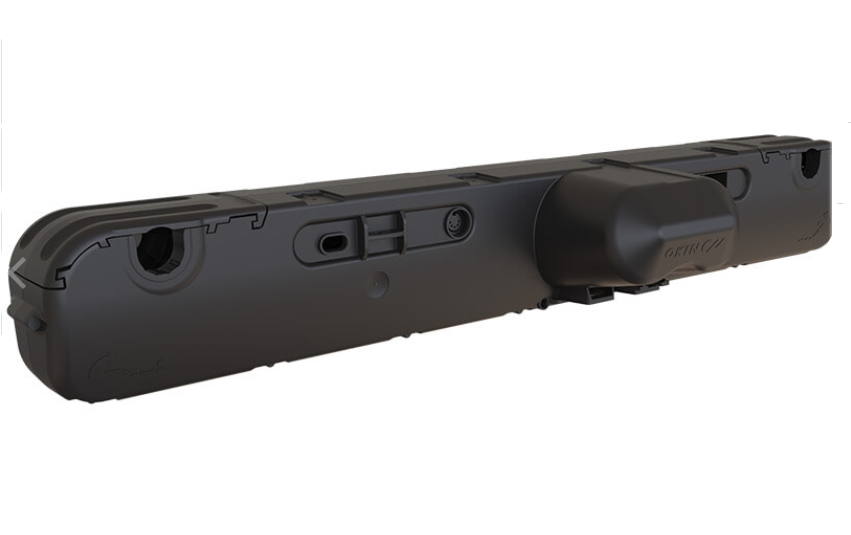

Электрический актуатор OKIMAT4 IPS
Современный мощный электропривод с двумя двигателями для функциональных кроватей. Множество вариантов управления от простого кабельного пульта до Bluetooth.
- усилие max. 6000 N на каждую сторону (по соображениям безопасности отсутствует втягивающее усилие)
- скорость перемещения штока при 6000N- 3,3 мм/сек *
- аварийный спуск : 2 x9 Vбатареи
- Степень защиты IP20
* в зависимости от конфигурации привода, без нагрузки
Электричекий актуатор OKIMAT 4 IPS
STANDARD CONFIGURATIONS
|
General data |
|
|
Max. adjustment load per side |
6000 N |
|
Max. torque |
432 Nm |
|
Adjustment speed at 6000 N |
3.3 mm/sec |
|
Stroke length of back section |
48 /54 / 69 / 74 / 87 mm |
|
Stroke length of leg section |
48 / 54 / 69 / 74 / 87 mm |
|
Fitting dimension, length |
708 mm |
|
Fitting dimension, height |
105 mm |
|
Fitting dimension, centre distance |
581 -+ 1 mm |
|
Fitting dimension, spindle diameter |
25 / 34 mm |
|
Duty cycle |
2/18 min |
|
Duty cycle |
10 % |
|
Switching cycles, max./min |
5/min |
|
Protection degree |
IP20 |
|
Protection class |
II |
|
Relative air humidity |
20-95 % |
|
Ambient temperature |
0 to +40 °C |
|
Mains power connection |
230-240 V/AC |
|
Safety |
Electronic overload switch-off |
|
Control |
Direct |
|
Motor voltage |
24 V DC |
|
Motor |
Maintenance-free |
|
Components |
|
|
Limit cut-off |
Micro-switch |
|
Housing colour |
Black RAL 9005 |
|
Connection options |
|
|
Components |
Cable handset |
