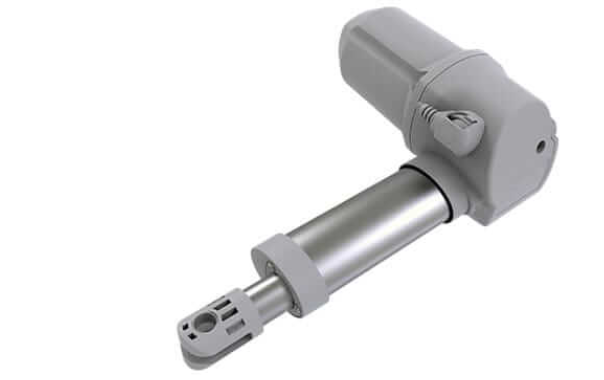

Очень мощный линейный актуатор Megamat 5. Компактный благодаря горизонтальной направляющей трубе. Почти все специальное оборудование MEGAMAT2 также может использоваться с MEGAMAT5. Такое сочетание мощности и разнообразия делает его уникальным.

Усилие выталкивания: макс. 8000 Н

Усилие втягивания: макс. 3000 N

Скорость регулировки: макс. 9,5 мм / сек *

Ход штока: макс. 400 мм (6000 Н), макс. 300 мм (8000 Н)

Опции оснащения: концевой выключатель безопасности, дополнительный концевой выключатель, гайка предохранительного шпинделя, датчик Холла

* в зависимости от конфигурации привода при постоянном напряжении 24/29 В постоянного тока без нагрузки

СТАНДАРТНАЯ КОНФИГУРАЦИЯ


Усилие	max. 8000 Nвыталкивания max. 3000 Nвтягивания
Скорость перемещения штока ^*	max. 9,5 mm/sec.
Ход штока	макс 400 mm(6000N) макс.300 mm(8000N)
Установочный размер (B) ^**	min. 163 mm+ ход штока
Рабочий цикл	2/18 min. or10 %, max. 5 переключений циклов/мин
Напряжение мотора	24 V DC motors
Компоненты
Концевые выключатели	микровыключатели
Крепление штока	отверстие: 10/12 mm щель: 5/8/10 mm

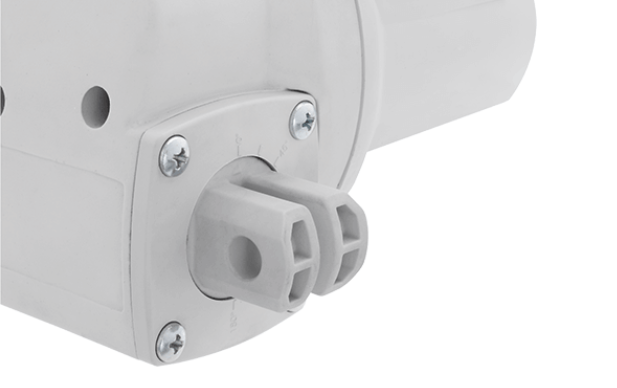

Крепление редуктора	поворотное (8 х 22,5°) отверстие: 10/12 mm щель: 5/8/10 mm
Шток	алюминий плавное перемещение
Направляющий профиль	Алюминий необработанный
Цвет корпуса	светло-серый RAL7035
Кабель питания	grey, spiralled, 455 mm, LSP-plug, PVC grey, spiralled, 160 mm, LSP-plug, PVC black, spiralled, 455 mm, LSP-plug, PVC grey, straight, 1660 mm, LSP-plug, PVC, UL black, straight, 550 mm, 8-pole DIN-plug, PVC

Блок питания	MCL II
Степень защиты	max. IPX6
Класс защиты	III
Допустимая влажность	30% - 75%
Диапазон температур	+10°C - +40°C

Дополнительная конфигурация


Блок питания	Безрелейный
Компоненты
Датчик положения	Hall sensor
Крепления	Крепление штока из литья Крепление редуктора из литья
Шток	Анодированный алюминий (6000N), стальной крашеный (8000N)

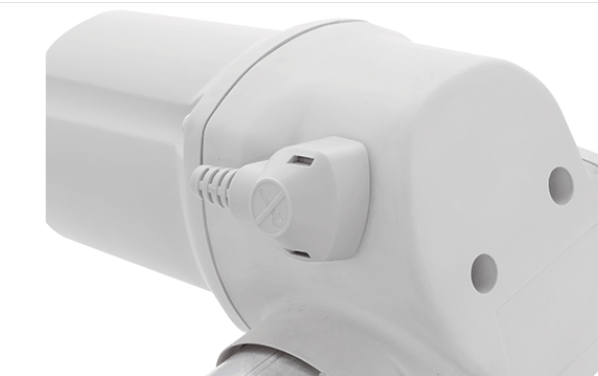

Кабель мотора	подсоединяемый

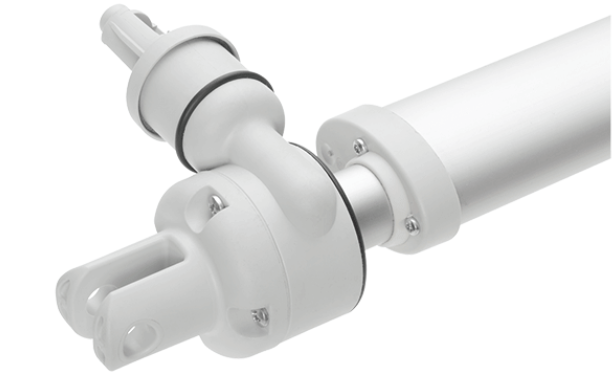

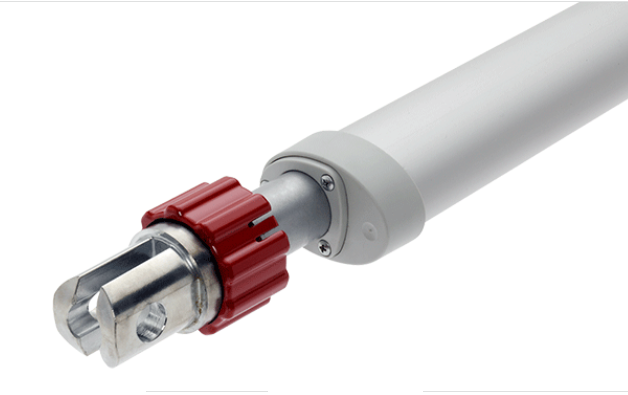

Быстрый спуск/ аврийный спуск ***	Механичекий аварийный спуск (ER) uptomax. 8000 N(только для актуаторов выталкивания), GQRна креплении max. 3000 N(только для выталкивающих или только втягивающих актуаторов)
Дополнительные функции	Концевик безопасности, дополнительный концевик, гайка безопасности на шпинделе

^* в зависимости от конфигурации привода при постоянном 24/29Vбез нагрузки

^** см. чертеж

^***Функция аврийного спуска. Муфта должна быть открыта во время всего движения вниз..
